פרויקט לדוגמה 4 – שילוב כל המרכיבים בפרויקט אחד |
|
כללי: הפרויקט
הבא משלב בפרויקט אחד מעגל אחד בן 16 מוצאים דיגיטליים 8 כניסות דיגיטליות וכניסה

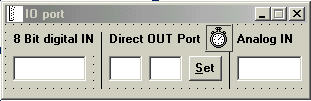

אנלוגית אחת. שלבי העבודה: 1. בנה את המעגל האלקטרוני הבא: הקובץ All_In_One.pdf 2. הורד את הקובץ model_lpt.zip 3. הפעל את הקובץ LPTIO.vbp. 4. גש לחלון הטופס והוסף לו את הפקדים הבאים: 5.
גש לכתיבת הקוד של Form1 וכתוב בו את הקוד הבא: Private Sub Command2_Click() out_595 Val(Text2.Text), Val(Text3.Text) End Sub Private Sub Timer1_Timer() Text1.Text = In_165 Text4.Text = Analog_In_165 End Sub 6. גש לכתיבת הקוד של Modules וכתוב בו את הקוד הבא: Const OutAddres = &H378 Const InAddres = &H379 Dim OutRegister As Byte Declare Sub Outport Lib "vbio32.dll" (ByVal portID As Integer, ByVal nByte As Integer) Declare Function Inport Lib "vbio32.dll" (ByVal portID As Integer) As Integer Sub OutBit(number As Integer, state As Byte) If state = 0 Then Select Case number Case 0 OutRegister = OutRegister Or 1 Case 1 OutRegister = OutRegister Or 2 Case 2 OutRegister = OutRegister Or 4 Case 3 OutRegister = OutRegister Or 8 Case 4 OutRegister = OutRegister Or 16 Case 5 OutRegister = OutRegister Or 32 Case 6 OutRegister = OutRegister Or 64 Case 7 OutRegister = OutRegister Or 128 End Select End If If state = 1 Then Select Case number Case 0 OutRegister = OutRegister And 254 Case 1 OutRegister = OutRegister And 253 Case 2 OutRegister = OutRegister And 251 Case 3 OutRegister = OutRegister And 247 Case 4 OutRegister = OutRegister And 239 Case 5 OutRegister = OutRegister And 223 Case 6 OutRegister = OutRegister And 191 Case 7 OutRegister = OutRegister And 127 End Select End If Outport OutAddres, OutRegister End Sub Function InBit(pin_number As Integer) As Byte Dim In_Num As Integer In_Num = Inport(InAddres) If pin_number = 3 Then If (In_Num And &H8) = &H8 Then InBit = 0 Else InBit = 1 End If End If If pin_number = 4 Then If (In_Num And &H10) = &H10 Then InBit = 0 Else InBit = 1 End If End If If pin_number = 5 Then If (In_Num And &H20) = &H20 Then InBit = 0 Else InBit = 1 End If End If If pin_number = 6 Then If (In_Num And &H40) = &H40 Then InBit = 0 Else InBit = 1 End If End If If pin_number = 7 Then If (In_Num And &H80) = &H80 Then InBit = 1 Else InBit = 0 End If End If End Function Function In_165() As Byte Dim a, c As Byte c = 0 OutBit 4, 1 'shift/load down -convert OutBit 4, 0 'shift/load up -stops conv For a = 1 To 8 OutBit 3, 1 'clock down If InBit(7) = 1 Then c = c * 2 Else c = (c * 2) + 1 End If OutBit 3, 0 'clock up Next a In_165 = c End Function Sub out_595(byte_H As Byte, byte_L As Byte) Dim aa As Byte Dim bb As Byte bb = 1 For aa = 1 To 8 If (byte_L And bb) = bb Then OutBit 0, 1 OutBit 1, 1 OutBit 1, 0 OutBit 0, 0 Else OutBit 0, 0 OutBit 1, 1 OutBit 1, 0 End If bb = bb And &H7F bb = bb * 2 Next aa bb = 1 For aa = 1 To 8 If (byte_H And bb) = bb Then OutBit 0, 1 OutBit 1, 1 OutBit 1, 0 OutBit 0, 0 Else OutBit 0, 0 OutBit 1, 1 OutBit 1, 0 End If bb = bb And &H7F bb = bb * 2 Next aa OutBit 2, 1 OutBit 2, 0 End Sub Function Analog_In_165() As Byte Dim a, c As Byte c = 0 OutBit 5, 1 'shift/load down -convert OutBit 5, 0 'shift/load up -stops conv For a = 1 To 8 OutBit 6, 1 'clock down If InBit(6) = 1 Then c = c * 2 Else c = (c * 2) + 1 End If OutBit 6, 0 'clock up Next a Analog_In_165 = c End Function הסבר
התוכנית: 1.
כל חלקי התוכנית הפכו לפונקציות בתוך ה- Module כך שניתן
לקרא לפונקציות מכל מקום בתוכנית. 2.
הוספתי שתי פונקציות שמטפלות בכל ביט בנפרד ללא השפעה
על שאר הביטים באוגר היציאה והכניסה. כלומר בעזרת הפונקציה OutBit ניתן לשנות מצב של כל
ביט ללא השפעה על שאר הביטים באוגר היציאה 378H. |
|
