כללי:

לאחר שדיברנו על המבנה הפיזי של המחבר ואנו יודעים לזהות את המיפתח במחשב ואת שמות ההדקים נעבור לדון בתכונות החשמליות.

התכונות קובעות את רמות המתח שבהם יש להעביר את המידע על ההדקים את התנגדות הכניסה וזרם המוצא המקסימלי.

רמות מתח:

תואמות את רמות המתח המקובלות בתקן התקשורת RS232 ואלה הן:

על 3 הדקי המוצא (TXD,RTS,DTR)  המחשב מוציא שתי רמות מתח:

המחשב מקבל על 5 הדקי הכניסה (RXD,CTS,DSR,DCD,RI) תחום רמות מתח

שאלה: מה זה אומר.

תשובה: המחשב מוציא שתי רמות קבועות של מתח +12V או –12V.

המחשב מתרגם מתח הגבוה מ- +1.25V  כאחד לוגי וכל רמה שקטנה מ-  +1V כאפס לוגי.

שאלה: מהן רמות המתח המירבית והמזערית אשר מותרות מבלי לגרום נזק למחשב?

תשובה: לפי תקן  RS-232Dמוגדר מתח מקסימיל של 25V ומתח מינימלי של -25V כדי לספק את מתחי האותות בממשק.

התנגדות הכניסה:

התנגדות זו נעה סביב התנגדות של 10Kohm.

זרם מוצא המקסימלי:

ניתן להתייחס לשלושת הדקי היציאה כמקור זרם מקסימלי של 20mA.

שאלה: כיצד ניתן לעשות התאמה לרמות מתח של TTL כלומר, רמה של 0V   ו- 5V?

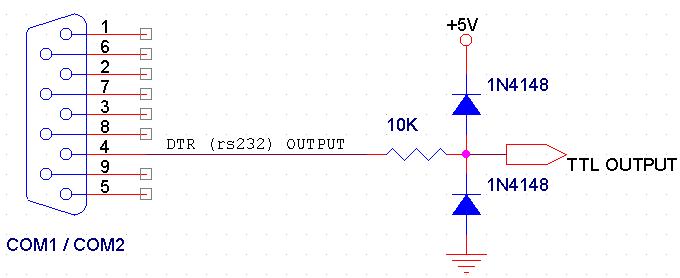

תשובה: בחלק מהמחשבים ניתן לעשות חיבור ישיר בין רכיב שעובד ברמות של TTL כמו רכיב שער לוגי NAND (74LS00)   לבין המיפתח הטורי וקשר זה יעבוד אך יש מחשבים בעיקר מחשבים ניידים שחיבור ישיר זה לא יעבוד. לאלה שלא נותנים ידם למזל ניתן לעשות התאמת רמות בין  RS232 לבין  TTL: האחת על ידי שימוש ברכיב מסוג MAX232 או ידי שימוש במעגל האלקטרוני הבא:
