כללי:

התוכנית הבאה תשלב 3 לדים שיפעלו לפי הוראה של 3 לחצנים בתוכנית.

התוכנית תציג דוגמה לשימוש במיפתח ה- COM כיציאה לשליטה על מצב ההדקים.

שלבי העבודה:

1. הורד את הקובץ model.zip

2. הפעל את הקובץ IOtest.vbp.

3. בדוק שמופיע המודול בחלון הפרויקט:

4. גש לחלון הטופס והוסף לו 3 לחצנים:

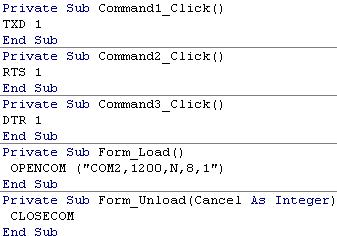

5. גש לכתיבת לחלון הקוד של Form1 וכתוב בו את הקוד הבא:

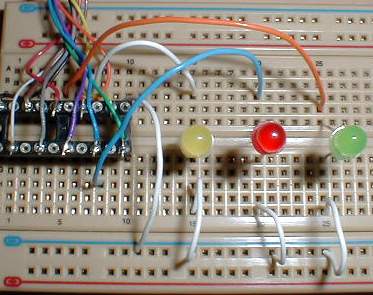

6. בנה את המעגל האלקטרוני הבא:

7. ניתן לשפר את התוכנית על ידי הוספה של שלושה לחצנים נוספים שיכבו את הלדים עי ידי שימוש בפקודה  DTR 0.

בעיות נפוצות:

א.   בדוק מה שם המיפתח שלך והתאם את זה לתוכנה

ב.      הורד מהאתר את קובץ התרגיל והשווה אותו לשלך 3led.zip

תרגיל 1:

כתוב תוכנית המשתמשת באותה חומרה ליצירת אורגן אורות בן שלושה לדים על האורגן להפעיל אור רץ במהירות משתנה.

פתרון: הורד את הקובץ הבא. Run_led.zip

תרגיל 2:

שנה את תוכנית מתרגיל מספר אחת כך שכל פעם ידלקו שני אורות באופן מחזורי.

תרגיל 3:

כתוב תוכנית המבוססת על אותה חומרה אשר מדליקה את הנוריות לפי הקוד הבינארי המתאים למספרים מ- 0 עד 7 באופן מחזורי.
