כללי:

התוכנית תציג דוגמה לשימוש במיפתח ה- COM לבדיקת מצב הדקי הכניסה.

שלבי העבודה:

1. הורד את הקובץ model.zip

2. הפעל את הקובץ IOtest.vbp.

3. בדוק שמופיע המודול בחלון הפרויקט:

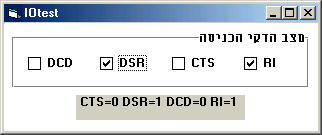

4. גש לחלון הטופס והוסף לו 4 פקדי בחירה ותוית טקסט:

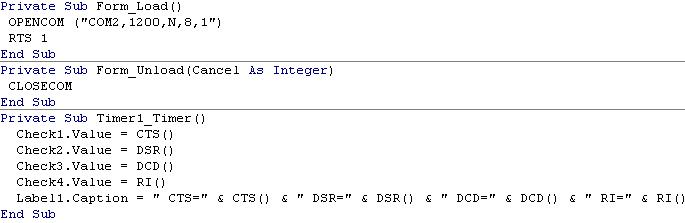

5. גש לחלון הקוד של Form1 וכתוב בו את הקוד הבא:

6. בנה את המעגל האלקטרוני הבא:

הערה:

הדק RTS משמש כמקור מתח של 12V שיספק את האות הדרוש כדי להכניסו להדקי הכניסה.

יש בעיות:

א.   בדוק מה שם המיפתח שלך והתאם את זה לתוכנה.

ב.     הורד מהאתר את קובץ התרגיל והשווה אותו לשלך in_com.zip

תרגיל 1:

כתוב תוכנית המשתמשת באותה חומרה ליצירת תוכנת קידוד. תוכנה זה תציג תמונה בתנאי שמצב המפסקים יהיה 1001 במידה ולא התמונה לא תוצג.

פתרון: הורד את הקובץ pic_pass.zip

תרגיל 2:

כתוב תוכנית המשתמשת באותה חומרה ליצירת תוכנת פענוח לקוד בינארי התוכנה תקבל את מצב 4 המפסקים כאחד או אפס לוגי ותציג את המספר כדצימלי על המסך של המחשב.

תרגיל 3:

כתוב תוכנית בלווי חומרה מתאימה שתקבל קוד של 4 מפסקים כקלט ותדליק נורית כאשר הקוד שנקלט נכון.
