בחלק הקודם ראינו שמיפתח המקבילי הוא אחת מהאפשריות לחבר חומרה חיצונית אל המחשב. לכל מחשב יש לפחות מיפתח אחד העונה לשם LPT1  או LPT2.

כדי לדעת איזה מיפתח זמין אצלך במחשב יש לפנות אל "לוח הבקרה" של המחשב ולבחור באפשרות "מערכת" או באנגלית System . בחלון זה יש לבחור בלשונית "מנהל ההתקנים" או Device Manager שם, תחת Ports  יופיע ה-LPT  הזמין של המחשב. לדוגמה אצלי במחשב המיפתח הזמין הוא LPT1.

שאלה! ומה זה התוספת ECP ליד שם מיפתח?

תשובה: כאשר מדברים על המיפתח המקבילי של המחשב אנו מדברים על מספר גרסאות של התקן המגדיר את יכולות התקשורת בין המחשב לחומרה המחוברת דרך המיפתח להלן שמם:

        ·          התקן SPP -  Standard Parallel Port שהוא המיפתח המקורי, כשם שתכננו -  IBM

        ·          התקן EPP -  Enhanced Parallel Port שהוא תקן מורחב הכולל את המקורי וכולל מספר שיפורים.

        ·          התקן ECP -  Enhanced Capabilities Port התקן בעל יכולות מורחבות שנמצא בשימוש של כמה יצרני מדפסות וסורקים.

        ·          IEEE 1284-1994  הוא התקן החדש שלפיו מתכננים היום את הפורט המקבילי בלוחות חדשים. הוא כולל, למעשה, את מה שפותח בתקנים הישנים ושיפורים.

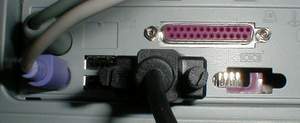

ובכן אם ידוע לך איזה מיפתח זמין לך במחשב ומה שמו באו נכיר אותו אישית, מיפתח זה ממוקם בחלקו האחורי של המחשב ונראה כך:

למיפתח 25 הדקים כאשר לכל הדק שם אחר ושימוש אחר. גם למסגרת הפח שמסביב למיפתח יש משמעות שעוד נדבר עליה בהמשך. מיפתח זה מוכר בשם DB25  כרכיב אלק' שניתן לקניה בחניות.
