מבוא:
המיפתח המקבילי
של המחשב מספק לנו גישה של 17 הדקים אשר מאפשרים לנו מעבר מהיר של מידע בין המיפתח
למחשב. אנו מכירים את המיפתח כחיבור של המדפסת למחשב (לפחות בדגמים הישנים של
המדפסת כי היום יש מעבר לחיבור מדפסת דרך מיפתח ה- USB).
המשמעות
של מידע מקבילי הוא בכך שניתן להעביר דרך המיפתח Byte אחד (כלומר 8 ביט של מידע) בכל פעם.
להבדיל מהמיפתח הטורי שמאפשר להעביר ביט אחד של מידע בכל פעם.
כמו במיפתח
הטורי (COM)
גם כאן לכל הדק תפקיד ושם משלו. אנו נתייחס לשמות ההדקים בשמם המקורי ולפי הצורך
נגדיר לכל הדק תפקיד משלו בהתאם לצרכים שלנו.
המבנה
הפיזי של החיבור.

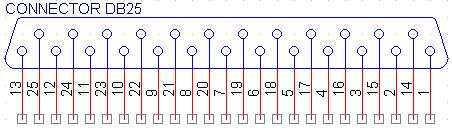

המבנה הפיזי
של החיבור הוא מחבר מסוג D-type בן 25 הדקים.
הטבלה הבאה
אפרט מבנה המחבר:
תפקיד |
סיבית באוגר |
שם
האות |
צבע
חוט |
מספר
ההדק |
כיוון |
| Set Low
p1ulse >0.5 us to send |
C0 |
Strobe |
שחור |
1 |
יציאה |
| LSB -
ביט0 |
D0 |
Data 0 |
חום |
2 |
יציאה |
| ביט1 |
D1 |
Data 1 |
אדום |
3 |
יציאה |
| ביט2 |
D2 |
Data 2 |
כתום |
4 |
יציאה |
| ביט3 |
D3 |
Data 3 |
צהוב |
5 |
יציאה |
| ביט4 |
D4 |
Data 4 |
ירוק |
6 |
יציאה |
| ביט5 |
D5 |
Data 5 |
כחול |
7 |
יציאה |
ביט6 |
D6 |
Data 6 |
סגול |
8 |
יציאה |
| MSB - ביט7 |
D7 |
Data 7 |
אפור |
9 |
יציאה |
| IRQ; Low Pulse ~ 5 uS, after accept |
S6 |
Ack |
לבן |
10 |
כניסה |
| High for Busy/Offline/Error |
S7 |
Busy |
ורוד |
11 |
כניסה |
| High for out of paper |
S5 |
PaperEnd |
ירוק בהיר |
12 |
כניסה |
| High for printer selected |
S4 |
SelectIn |
שחור לבן |
13 |
כניסה |
| Set Low to autofeed one line |
C1 |
AutoFd |
חום לבן |
14 |
יציאה |
| Low for Error/Offline/PaperEnd |
S3 |
Error |
אדום לבן |
15 |
כניסה |
| Set Low pulse > 50uS to init |
C2 |
Init |
כתום לבן |
16 |
יציאה |
| Set Low to select printer |
C3 |
Select |
ירוק לבן |
17 |
יציאה |
| |
|
Ground |
כחול לבן |
18-25 |
אין |
הסבר
לטבלה:
כיוון:
מתאר את כיוון מעבר המידע. כאשר מצוין כניסה משמעות הדבר היא שההדק מכניס מידע
למחשב. כאשר מצוין יציאה ההדק נועד להוציא מידע מהמחשב החוצה (ככלל יש לחיבור
זה 12 הדקי יציאה ו- 5 הדקי כניסה) .
מספר
ההדק: מספר ההדק כפי שמופיע על המחבר בשני הכיוונים.
צבע החוט: מקובל שצבע החוט לכל הדק יהיה אחיד אך לא כל היצרנים
משתמשים באותם צבעים.
שם האות: כפי שנקבע לו לפי התקן.
סיבית באוגר: קובע איזו סיבית באוגר של המחשב מושפעת או משפיע על רמת
המתח על ההדק.
תפקיד: מתאר את תפקיד ההדק במערך התקשורת המקבילי שפותח כחלק מתיקני
התקשורת. אין לו משמעות ישירה לשימוש שאנו נעשה לכל הדק.
|
